如何進步粉末冶金燒結(jié)爐,釬焊爐,退火爐,烤花爐等隧道式窯爐耐高溫不銹鋼網(wǎng)帶的使用壽命？

一樣平常的網(wǎng)帶在操作8周后，因為氮化及碳化導(dǎo)致帶子開始破裂。以傳統(tǒng)314不銹鋼網(wǎng)帶為例，一樣平常常先作調(diào)質(zhì)預(yù)熱處理，亦即在870℃下于流動之空氣中以正常條件操作28小時后切換至N2-3%H2，然后持溫2小時，接著于14小時內(nèi)漸漸升溫至1120℃并持溫8小時，然后才開始燒結(jié)零件。此時氣氛中含有約3ppm之氧，露點約為-55℃。(即含約20ppm之水蒸氣)。但約8周后，帶子即開始破裂。此乃因不銹鋼外觀之薄氧化鉻層在預(yù)熱區(qū)是氧化狀況，進入高溫區(qū)后變成還原性，故外觀氧化物被還原，但在進入冷卻區(qū)后，雖氣氛一樣，但因溫度降低，又變回氧化性，使網(wǎng)帶又再氧化，此氧化、還原循環(huán)將導(dǎo)致材料受損。

    此外，不銹鋼在高溫區(qū)中因零件中之石墨及潤滑劑會分解而產(chǎn)生CO，導(dǎo)致滲碳，此CO與不銹鋼網(wǎng)中之Cr反應(yīng)生成碳化鉻，而氣氛中之氮也會與鉻反應(yīng)成氮化鉻，此兩種化合物均為硬脆之化合物，使得不銹鋼網(wǎng)帶壽命縮短。

    解決方法如下：若將氣氛的露點調(diào)高至34℃，亦即水氣為260ppm，則不銹鋼網(wǎng)帶在高溫區(qū)仍可維持輕微之氧化性，外觀之氧化物不被還原。此外工件外觀也無脫碳之征象發(fā)生。

除了上述調(diào)整氣氛中之水氣也可添加二氧化碳，此二氧化碳會與氫氣反應(yīng)成水，此二氧化碳與水均是氧化性氣氛，調(diào)整其含量可使不銹鋼網(wǎng)帶維持在輕微之氧化狀況下，但對工件則仍在還原氣氛下，故仍可將鐵粉外觀氧化物還原而進步粉末間之鍵結(jié)強度，增長工件之機械性子。

此外在使用前的調(diào)質(zhì)條件也對網(wǎng)帶有影響，若將前述之調(diào)質(zhì)條件改為在760℃(原為870℃)下于流動空氣中持溫28小時，然后切換至含有260ppm水氣之N2-3%H2，持溫2小時然后于14小時內(nèi)升溫至1120℃，持溫8小時后才開始生產(chǎn)。

    此處理由870℃降至760℃，可避免不銹鋼中之鉻與空氣中之氮反應(yīng)，而升溫至1120℃時因氣氛中有水氣，可在網(wǎng)帶外觀老師成氧化鉻，故可避免鉻與氮反應(yīng)。此時網(wǎng)帶壽命比前述最佳狀況時又可再延伸1／3之時間，亦即為無調(diào)質(zhì)、無調(diào)整氣氛狀態(tài)下之2.7倍之使用壽命。此乃因氮化鉻含量較少，晶粒較大，對潛變性子有益的緣故。

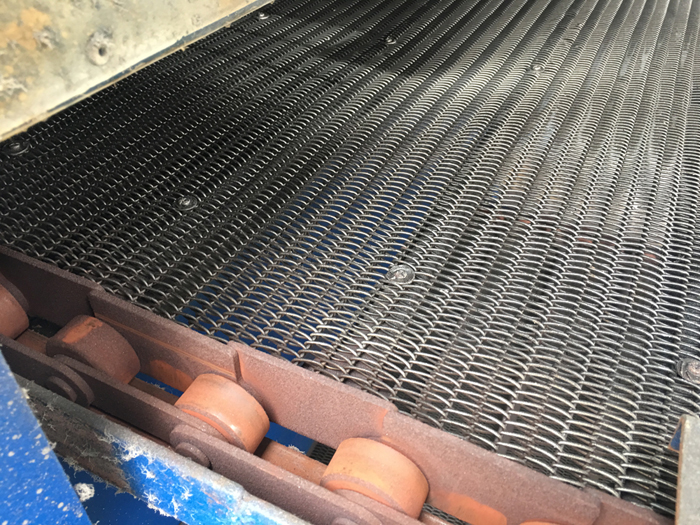

山東省寧津縣威諾網(wǎng)鏈機械制造有限公司是一家專業(yè)從事網(wǎng)帶研發(fā)、生產(chǎn)、販賣的廠家，具有20多年的設(shè)計、生產(chǎn)輸送網(wǎng)帶經(jīng)驗。我們向許多行業(yè)的原始設(shè)備制造商和終端客戶提供輸送帶，這些行業(yè)包括：烘焙、油炸、冷卻、烤爐、速凍機、熱處理、玻璃器皿、電子元件、粉末冶金、鑄造、沖壓、鐵屑移除、鍛造、廢物回收等。

常用材質(zhì)特征參考

牌號            抗氧化溫度       材質(zhì)特征

45#鋼 鐵絲           400         機械性能好

D667               450     屬節(jié)鎳鋼種，具有冷加工性和耐腐蝕性

SUS304             750         優(yōu)秀的耐腐蝕性，被廣泛應(yīng)用

SUS304HC           750       較好的冷加工性，優(yōu)秀的防腐蝕能力

SUS304M            800        優(yōu)秀的耐腐蝕能力，較好的抽線性能

SUS316             800      在海水及各種有機酸等介質(zhì)中，耐腐蝕性優(yōu)于SUS304

SUS316L            800        抗晶間腐蝕性更好，為緊張的耐腐蝕性材料

SUS316S            1000       耐熱性，抗氧化性好

SUS314            1000       抗氧化性好，多作為耐熱鋼使用.

緊張聲明：因為產(chǎn)品規(guī)格不同，購買前請先聯(lián)系賣家，確定好產(chǎn)品的規(guī)格、數(shù)量、運費和價格后再購買。
